Le
manager d’assainissement est destiné au
responsables des services d’assainissement ainsi
qu’aux
bureaux d’étude chargés de l’établissement
des Plans Généraux d’Evacuation
des Eaux (PGEE).
Il permet de traiter les trois aspects principaux
de gestion d’un réseau d’assainissement :
• la mise à jour du cadastre souterrain (plans)
• le modélisation des écoulements dans
le réseau
et le contrôle des capacités existantes
ou projetées
• la gestion du patrimoine et la définition
des taxes d’épuration
Cadastre
souterrain
L’interface WEB de consultation et de saisie des données
offre à l’utilisateur une aide qui lui permet
de travailler confortablement même s’il ne fait
qu’un usage occasionnel de l’outil.

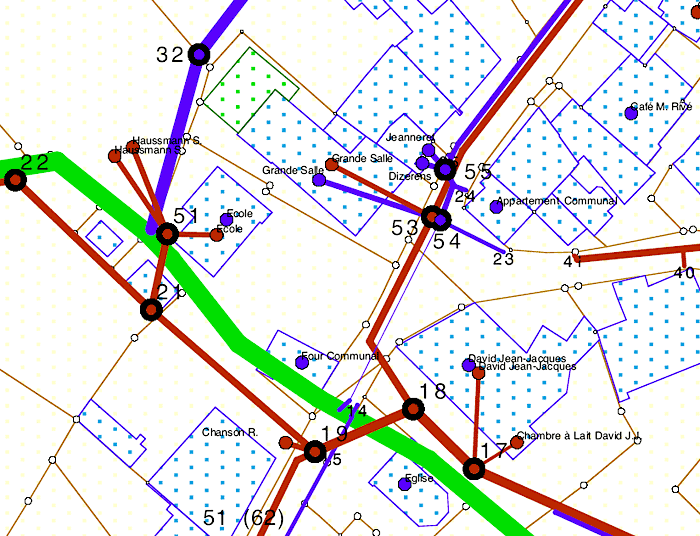

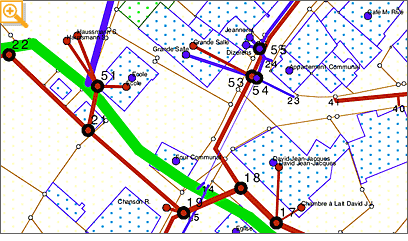

Les documents graphiques produits à partir du manager
d’assainissement sont des plans interactifs appelés
GeoMat, facilitant la consultation des informations. Ces plans
sont construits dynamiquement à partir des objets de
la base de données garantissant l’accès à l’information à jour.
Ces plans interactifs peuvent être enregistrés
de manière à conserver différents états.
Les plans interactifs peuvent également être imprimés
pour fournir des plans papier conventionnels.
Les données saisies au moyen du Manager d’assainissement
sont conformes avec la norme VSA-SDEE fixant la structure des
données dans l’évacuation des eaux des
agglomérations. Il est donc aisé d’assembler
des données à celles d’autres communes
satisfaisant cette norme pour l’évaluation de
l’assainissement à l’échelle du bassin
versant ou d’une agglomération.
Modélisation
des écoulements
Le découpage du réseau d’assainissement
en objets selon la méthode des éléments
finis garantit une cohérence topologique nécessaire à la
modélisation des écoulements daqns le réseau.
Le principe général de cette modélisation
est le suivant:
Une fois une pluie de projet choisie, le manager calcule
les profils de pluie tombant sur chaque bassin versant.
Ces profils
de pluie sont transformés en profil de débits
produit par chaque raccordement d’eau claire. Ces débits
sont injectés dans le réseau au point de branchement
de chacun des raccordements d’eau claire. (dans
un collecteur ou dans une chambre).
En parallèle, le manager calcule le débit d’eau
usée produit par chaque raccordement d’eau usée.
Ces débits sont calculés à partir du nombre
d’équivalent habitant du raccordement et d’une
production standard d’eau usée. Il est
possible de choisir un rejet constant ou un profil
de rejet exprimant
les variations horaires et mensuelles.
Les résultats de la modélisation sont le taux
de remplissage et la vitesse d’écoulement maximum
pour chaque conduite. La disponibilité de ces données
dans les la base de données permet de mettre en évidence
des tronçons pour lesquels le dimensionnement n’est
pas satisfaisant.
Il est par ailleurs possible d’enregistrer les valeurs
calculées pas à pas pour un nombre illimité de
tronçons de manière produire des graphiques de
l’évolution des taux de remplissage et des vitesses à chacun
de ces tronçons choisis.
Enfin le manager permet d’enregistrer chaque sous la
forme d’un film QuickTime représentant le réseau
d’assainissement en pseudo-3D avec l’évolution
dynamique des hauteurs d’eau et des vitesses dans chaque
tronçon.
|
|
Cadastre
souterrain
Modélisation des écoulements
Gestion du patrimoine
Avantages du manager d’assainissement
HB4
|
Cadastre souterrain de l'assainissement
|
Gestion du patrimoine
Pour chaque bien (collecteur, chambre, déversoir, …) on définit
une valeur à neuf, une date de construction, une durée de vie présumée
et des frais d’entretien annuels (exprimés en % de la valeur à neuf
). Il est ainsi possible de calculer en tout temps la valeur actuelle du réseau,
l’état moyen du réeseau, le montant annuel des frais de renouvellement
et le montant annuel des frais d’entretien. Ces chiffres fournissent les éléments
indispensables à l’établissement de la stratégie de
financement du réseau d’assainissement duquel découle la
définition des taxes.
Cette gestion du patrimoine délaissée pendant de nombreuses années
est l’un des objectifs majeurs de la nouvelle politique fédérale.
La tendance à la privatisation des réseaux publics a montré de
manière criante qu’une telle gestion du patrimoine est indispensable
pour garantir la pérennité des infrastructures.
Avantages du manager d’assainissement
HB4
Le traitement de tous les aspects de la gestion d’un réseau d’assainissement à partir
d’une seule et unique nase de données évite les écarts
trop souvent observés entre la représentations cartographiques,
techniques et comptables du réseau.
Le méthode des éléments finis permet de découper
le réseau avec une finesse variable dans le temps et dans l’espace.
Il est ainsi possible de modéliser les écoulements en considérant
le raccordement des zones d’aménagement ou le raccordement de chaque
bâtiment et de chaque pan de toit. Il est possible de commencer avec des
zones d’aménagement puis d’affiner peu à peu, dans
un secteur ou sur l’ensemble, en prenant progressivement en compte les
raccordements réels.
Le même le calcul de la valeur du réseau peut se faire sur la base
de quelques dizaines d’objets ou au contraire en saisissant la valeur de
point de la soumission.
|
|
|
|
