Pour qu’un équipement stratégique fonctionne au moment voulu, un ensemble de composants doivent être en état de marche.

L’ Audit permet de connaître ces composants grâce à une description systématique et à la recherche automatique des redondances ou absences de redondances.

L’ Audit prépare en outre une réaction rapide pour délester les prestations non stratégiques et maintenir les fonctions essentielles en mode dégradé.

L’Audit permet d’identifier les interdépendances fatales dans un fonctionnement en mode dégradé que ce soit un hub raccordé sur le mauvais réseau électrique, une nouvelle alarme qui coupe la ventilation nécessaire au fonctionnement du générateur de secours ou encore un dispositif de sauvegarde non accessible sans autorisation d’accès. L’Audit détecte encore au milieu de composants très surveillés un système incontournable de commutation sans sauvegarde ni suivi d’entretien.

L’Audit permet par ailleurs de s’assurer que des adaptations mineures des équipements n’ont pas introduit des interdépendances fatales indétectables dans un fonctionnement en mode normal. La méthode implique la définition de niveaux de priorité de fonctionnement des équipements stratégiques ou de niveaux de gravité des conséquences de dysfonctionnement et par exemple :

1. Atteinte à l’intégrité des personnes.
Priorité du devoir de diligence.

2. Dégradation des prestations stratégiques.
Transactions bancaires, bloc opératoire, production électrique ou chaîne à flux tendu.

3. Dysfonctionnement des locaux stratégiques.
Local non-ventilé enfumé, montée ou chute importante et durable en température.

4. Vieillissement précoce des équipements.
Vieillissement des batteries de sécurité ou des onduleurs par des conditions anormales.

5. Inconfort et défaut d’entretien.
Trop chaud, trop froid, trop humide, trop sec .

Sur cette base, les composants, armoires ou locaux peuvent être marqués pour exclure toute intervention sans prévenir le responsable des prestations stratégiques. Pour des équipements ayant subi des améliorations progressives ou dont les plans ou schémas sont hétérogènes ou d’accès difficile, la localisation géographique des composants sur les plans permet de contrôler la qualité des données et de détecter des anomalies ou des modifications non-inventoriées ou ne faisant pas l’objet d’un plan de révision.

Un service éprouvé
dans la gestion énergétique,
la sécurité d’exploitation
de parcs informatiques bancaires.

Spécialiste de l’interdisciplinarité, BSI établit, en collaboration avec les spécialistes CVSE, sécurité, informatique et commande, les schémas mis à jour et contrôlés dans leur forme d’origine. Les composants font l’objet d’une fiche unique et sont alors raccordés aux autres fluides concernés. Par exemple, la pompe du schéma d’eau glacée est connectée sur le schéma électrique et sur le schéma des automates, elle peut aussi être connectée sur le schéma des accès contrôlés.
Le Facility Manager HyperBird® permet alors de démêler l’écheveau des interdépendances. Il établit à cette fin le schéma requis des composants dont le fonctionnement est nécessaire à la bonne marche des équipements stratégiques en mode normal ou dégradé. Il fournit aussi le schéma des prestations produites avec les prestations stratégiques et celles qui peuvent être délestées en mode dégradé.

Sécurité par la maîtrise des risques majeurs

Economie par la prévention des défaillances

Transparence par une approche interdisciplinaire unique

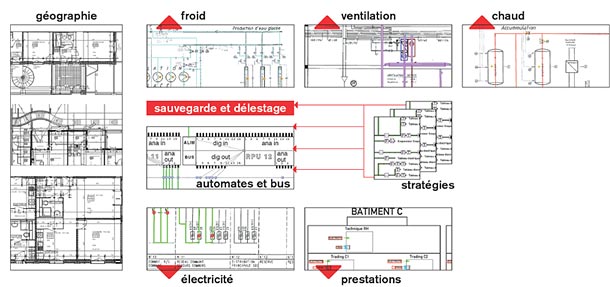

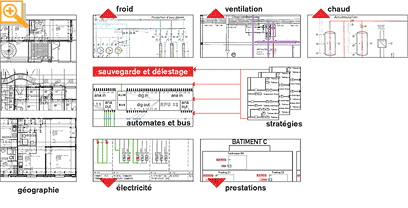

Plan interactif HB® produit de l’audit

Des conditions de fonctionnement en mode normal ou dégradé des équipements stratégiques de l’entreprise.

L’Audit établit un plan interactif des équipements qui regroupe l’ensemble des données prises en compte:
Fichier des composants, Plan des étages avec localisation des composants, Schéma des fluides pris en compte, Interface homme machine avec les accès aux sauvegardes manuelles et aux délestages, Stratégies de fonctionnement en mode dégradé des équipements stratégiques. Le Plan interactif comprend en outre les liens entre ces éléments:

• Cliquer sur un composant d’un schéma envoie sur la fiche du composant
• La fiche comprend des renvois vers la représentation du composant sur le plan ou sur le schéma du fluide
• Cliquer sur les prestations stratégiques envoie sur la stratégie de fonctionnement en mode dégradé
• Puis sur les interdépendances successives des divers fluides
Ce plan interactif est fourni dans un format universel. Il peut être diffusé sur le réseau interne, sur Internet ou sous forme de CD-Rom utilisable sur tout ordinateur sans formation spécifique ni licence d’utilisation.

Manager des fonctionnalités du bâtiment HB®
Les données sont traitées, contrôlées et publiées à l’aide du «Facility Manager HB®». Vous pouvez acquérir ce logiciel pour mettre à jour vos données et les publier à intervalles réguliers. Ces données permettent la coordination et le calcul des fluides, ainsi que l’évaluation de l’effet de modifications des composants.
Aux données sur les fluides techniques peuvent être associées les données sur les locaux, le mobilier et les équipements de bureau, ainsi que l’utilisation des salles publiques. En outre, l’architecture HyperBird® associe trois structures qui permettent de décrire et de faire évoluer un système civil :

• biens ou éléments constitutifs du bâtiment,
• personnes, utilisateurs ou responsables de prestations,
• activités au sens large, ce qui implique les travaux dans le bâtiment, la facturation de prestations ou les processus d’utilisation, d’entretien ou de suivi des locaux et équipements.

Le Facility Manager ou Manager des Facilités du Bâtiment Hyperbird® comprend en outre les fonctions de publication automatique de plans interactifs sur le WEB ou sur CD-Rom.
La comparaison des mesures de débit ou de pression avec les valeurs des modèles permet de calibrer les paramètres et de compléter les données manquantes.
